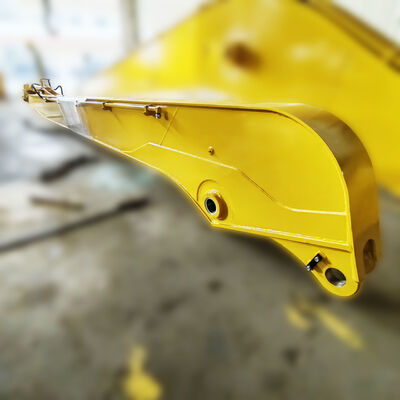

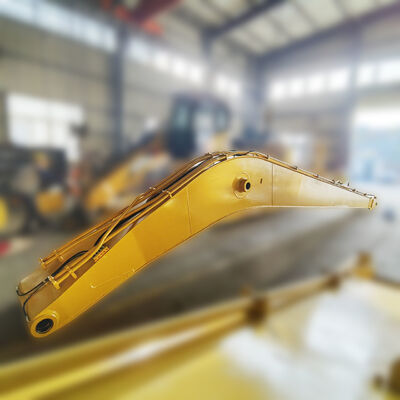

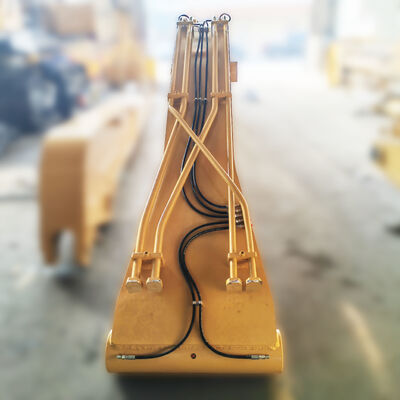

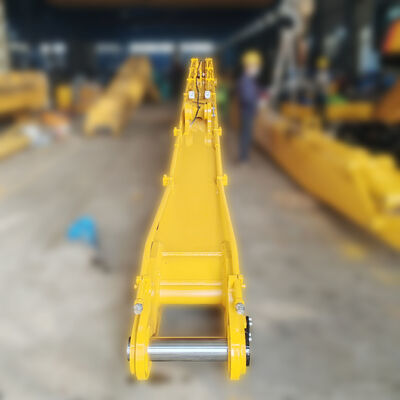

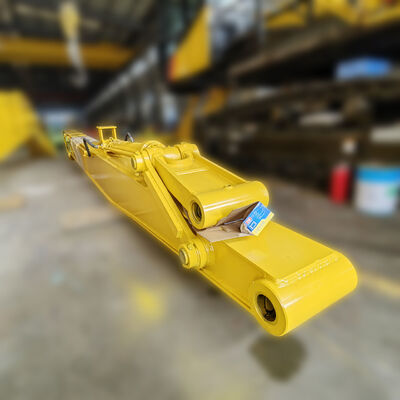

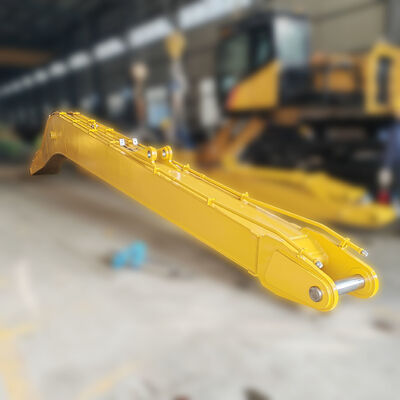

20M Custom Graafmachine Lange Giek & Arm voor Rivieroever en Snelwegwerken

20M aangepaste graafmachine met lange giek en arm voor rivieroever- en snelwegwerkzaamheden

ZHONGHE Heavy Industry: precisie-oplossingen op maat voor wereldleiders
Gesteund door meer dan een decennium aan leiderschap in de sector, ontwerpen wij op maat gemaakte hulpstukken voor graafmachines van Sany, XCMG en andere wereldberoemdemerken. Wij leveren complete, toepassingsgeoptimaliseerde oplossingen, afgestemd op uw specifieke bedrijfsomstandigheden en technische vereisten.

Productbeschrijving

ZHONGHE uitmuntende techniek met lange reikwijdte

Geavanceerde lastechnologie
• Drielaags lassen met vier passages (volledige penetratie)

• Dubbellaags lassen met drie passages (kritieke verbindingen)

                                     Hoogwaardige Ningbo-connectoren (Naadloze stalen precisiebuizen)

Versterkt structureel ontwerp
• Verticale staafplaatversterking voor oorstoelen

• Schuine peesversterking binnen kokerprofielen
• Middenhuls van giek: 45# versterkt staal met geïntegreerd vormproces

Premium slijtagecomponenten
• Koperen huls van grafietlegering

Grafietlegering koperen huls Stalen huls

​

​

Precisieproductieproces: kracht gebouwd op kwaliteit

De productievaardigheid van ZHONGHE vormt de basis van onze productuitmuntendheid. Wij implementeren eenstrikt gecontroleerd, gestroomlijnd productieproces:

1.Precisieontwerp en materiaalkeuze:

Professioneel constructief ontwerp en spanningsanalyse op basis van toepassingsvereisten.

Strikte inkoop van mondiaal topstaal (bijv.BS700/Q690D/Q355B constructiestaal).

2.Uiterst nauwkeurig snijden en vormen:

CNC-plasma-/vlamsnijdenzorgt voor maatnauwkeurigheid metminimale thermische vervorming.

Grote structurele componenten worden met precisie gevormdzware kantbanken en plaatwalsen.

3.Geavanceerde lastechnologie:

Uitgevoerd door internationaal gecertificeerde senior lassers.

Uitgebreid gebruik van hoogwaardige processen zoalsGMAW (gasmetaalbooglassen).

Kritieke gewrichten zijn aanwezigdubbel afgeschuinde groefvoorbereiding (45°) met gasbeschermde las.

Belangrijke structurele gebieden gebruikendubbel pass lassen.

4.Precisiebewerking en assemblage:

Grote dubbelzijdige vloerboormolenservoor zorgenhoge concentriciteit (tolerantie ±1 mm)voor draaibare gieken, waardoor de levensduur wordt verlengd.

5.Triple-Check QC-protocol: nultolerantie voor defecten:

Ontwerprecensie:Strenge goedkeuring van tekeningen en technische plannen.

Verificatie tijdens het proces: 100% inspectiena elke productiefase, het controleren van eerdere procesresultaten. Problemen worden stopgezet voordat verder wordt gegaan.

Eindinspectie:Onsonafhankelijke QC-afdelingvoert uitgebreide controles uit, waaronder:

Laskwaliteit.

Kritische maatnauwkeurigheid (CMM - Coördinatenmeetmachine, ±1 mm tolerantiecontrole).

Druk- en afdichtingsintegriteitstests van het hydraulisch systeem.

Functionele tests (bewegingsbereik, eindschakelaarbeveiliging).

Alleen producten die aan alle drie de verplichte kwaliteitspoorten voldoen, krijgen een verzendautorisatie.

​

Bedrijfsprofiel

Veelgestelde vragen

1. Compatibiliteit met zeewatergebruik

✓Tegen corrosie beschermde giekenmet epoxy zinkrijke primer + polyurethaan toplaag
⚠️Waarschuwing voor slijtageonderdelen:Struiken, bakken en cilinders vergen intensiever onderhoud

2. Protocol voor kwaliteitsborging

①Ontwerprecensie:Certificering van technische tekeningen
②Verificatie tijdens het proces:Elk werkstation inspecteert eerdere handelingen
③Laatste validatie:
• Lasintegriteit (UT getest)
• Maatnauwkeurigheid (±1 mm)
• Functionele montagecontrole
→Goedkeuring in drie fasen verplicht

3. Kernproductlijnen

•Boomsystemen:

• Lange bereikgiek

• Slooparm

• 2/3-traps telescopische arm

• Glijdende arm

• Stapel-indrijfarm

• Tunnelarm
  •Bijlagen:

• Bakken (standaard/zwaar/steen)

• Grijpers

• Scheurders
  Jaarlijkse capaciteit:600+ giekarmen

4. Offertetijdlijn

•48 uur garantiena ontvangst:

• Graafmachine-model

• Specificaties

• Locatievoorwaarden
