Hoogwaardige graafmachine telescopische arm Bouwmachines Onderdeel Ondersteuning OEM Bouwkunde SY60 SY90 EC60 EC120

ZHONGHE Heavy Industry: Precisie Maatwerkoplossingen voor Wereldleiders
Ondersteund door meer dan een decennium aan marktleiderschap, ontwerpen we op maat gemaakte aanbouwdelen voor graafmachines van Sany, XCMG, Caterpillar en andere wereldberoemde merken. We leveren complete, op de toepassing geoptimaliseerde oplossingen die zijn afgestemd op uw specifieke werkomstandigheden en technische vereisten.

Productbeschrijving

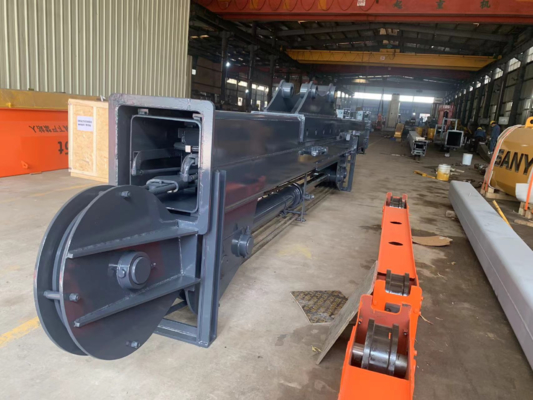

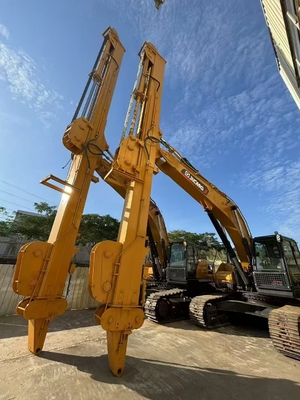

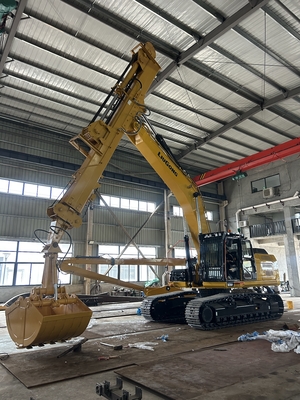

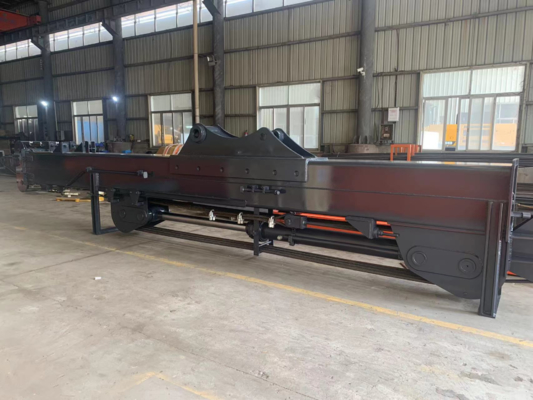

Graafmachine Telescopische Arm: Mogelijkheden & Toepassingen

• Vergroot het operationele bereik binnen krappe ruimtes waar de beweging van een standaard giek beperkt is.

• Past de werkradius en graafdiepte aan dynamisch aan in complexe of smalle omgevingen.

• Belangrijkste voordeel: Maakt diep graven en taken op grote hoogte mogelijk zonder de machine te verplaatsen, waardoor verstoring van de locatie wordt geminimaliseerd.

ZHONGHE Telescopische Arm Kwaliteitsborging

• Geoptimaliseerde Materialen:

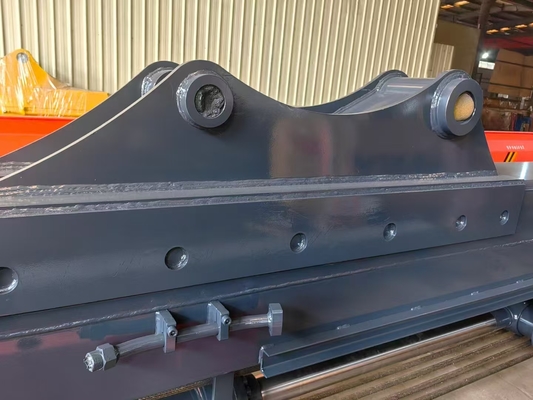

  • Hoofd Giekstructuur: Zeer sterk LG700 staal voor minder gewicht en belasting van de machine.

  • Emmer Scharnierpunten: Q355B staal.

• Gebruiksvriendelijk Ontwerp: Externe toegang tot de armbuis maakt slangen vervanging mogelijk zonder volledige demontage van de giek.

Productie & Kwaliteitsfocus

Lichtgewicht Duurzaamheid: Zeer sterke stalen platen minimaliseren het gewicht en de belasting van de graafmachine.

Stabiele Cilinderwerking: Ontwerp met dubbele schuif vermindert trillingen, ondersteunt de cilinder en verlaagt het aantal storingen.

Precisie Bewerking: Na het lassen zorgt dubbelzijdige boring voor een hoge concentriciteit, wat de operationele soepelheid en levensduur verbetert.

​

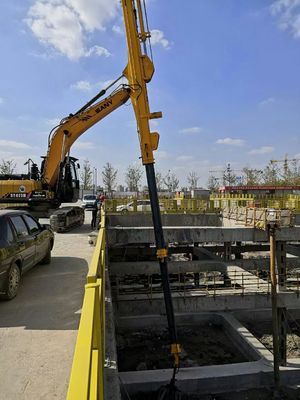

• Essentieel voor: Diepe uitgraving (funderingen, sleuven), stedelijke bouw (wegen, nutsvoorzieningen), tunnels, waterbouwkundige werken, brug/duiker projecten.​​

Precisieproductieproces: Sterkte Gebouwd op Kwaliteit

De productiekracht van ZHONGHE is de basis van onze productexcellentie. We implementeren een strikt gecontroleerd, lean productieproces:

1. Precisie Ontwerp & Materiaalselectie:

Professioneel structureel ontwerp en spanningsanalyse op basis van toepassingsvereisten.

Strikte inkoop van topkwaliteit wereldwijd staal (bijv. Hardox slijtplaat, BS700/Q690D/Q355B constructiestaal).

2. Zeer Nauwkeurig Snijden & Vormen:

CNC plasma/vlamsnijden zorgt voor dimensionale nauwkeurigheid met minimale thermische vervorming.

Grote structurele componenten worden met precisie gevormd met behulp van zware kantbanken en plaatwalsen.

3. Geavanceerde Lastechnologie:

Bediend door internationaal gecertificeerde senior lassers.

Uitgebreid gebruik van zeer sterke processen zoals GMAW (Gas Metal Arc Welding).

Kritieke verbindingen zijn voorzien van dubbel afgeschuinde groefvoorbereiding (45°) met gasbeschermd lassen.

Belangrijke structurele gebieden gebruiken dubbel-pass lassen.

4. Precisie Bewerking & Montage:

Grote dubbelzijdige vloerboormachines zorgen voor hoge concentriciteit (±1mm tolerantie) voor draaigieken, wat de levensduur verlengt.

5. Drievoudig QC Protocol: Nultolerantie voor Defecten:

Ontwerpbeoordeling: Strenge goedkeuring van tekeningen en technische plannen.

In-proces Verificatie: 100% inspectie na elke productiefase, controle van de resultaten van het vorige proces. Problemen worden gestopt voordat ze verdergaan.

Eindinspectie: Onze onafhankelijke QC-afdeling voert uitgebreide controles uit, waaronder:

Laskwaliteit.

Kritieke dimensionale nauwkeurigheid (CMM - Coördinaat Meetmachine, ±1mm tolerantie controle).

Druk- en afdichtingstests van het hydraulische systeem.

Functionele tests (bewegingsbereik, eindschakelaarbeveiliging).

Alleen producten die alle drie de verplichte kwaliteitsgates doorstaan, ontvangen verzendautorisatie.

​

Bedrijfsprofiel

FAQ

V1. Bestelproces
A1: Volg onze gestroomlijnde workflow in 3 stappen:

1. Consultatie: Geef het graafmachinemodel, de werkomstandigheden, speciale vereisten en de deadline op.

2. Voorstel: Ontvang een op maat gemaakte technische oplossing binnen 24 uur.

3. Offerte: Ontvang een formele prijsopgave binnen 24 uur na bevestiging van het voorstel.

V2. Definitie Telescopische Gieklengte
A2: Gespecificeerde lengtes (bijv. "14m") verwijzen naar maximale graafdiepte - niet de fysieke gieklengte. De werkelijke gieklengte varieert per model om deze dieptecapaciteit te bereiken.

V3. Bepaling Gieklengte
A3: Lengte is ontworpen op basis van:

• Afmetingen van de host graafmachine

• Vereiste graafdiepte

Voor alle informatie, neem contact op met Ada!
