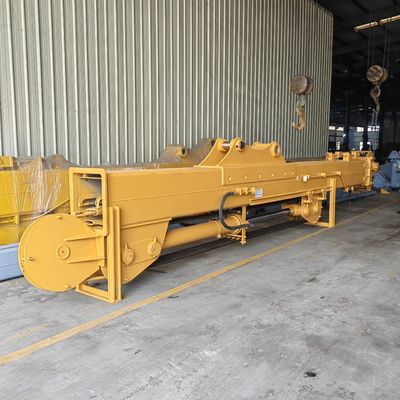

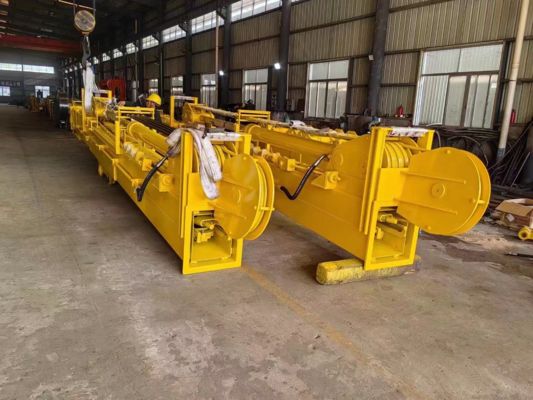

Fabriek Duurzame telescopische arm voor graafmachine Vinnige levering Constructie machine onderdeel voor ZX330 Zx470 CAT349 Modellen

ZHONGHE Heavy Industry: Precisie Maatwerk Oplossingen voor Wereldleiders
Ondersteund door meer dan een decennium aan marktleiderschap, ontwerpen we op maat gemaakte aanbouwdelen voor graafmachines van Sany, XCMG, Caterpillar en andere wereldberoemde merken. We leveren complete, applicatie-geoptimaliseerde oplossingen die zijn afgestemd op uw specifieke werkomstandigheden en technische vereisten.

Productbeschrijving

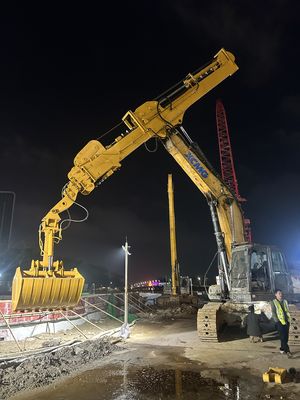

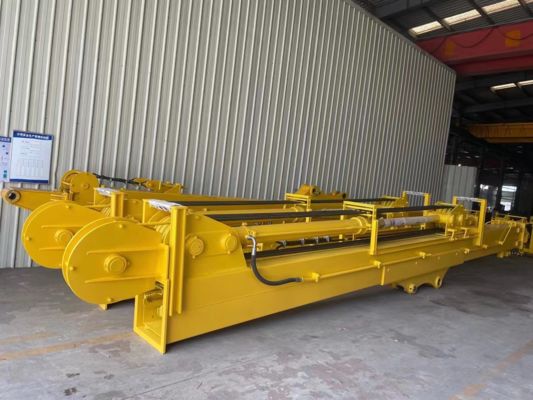

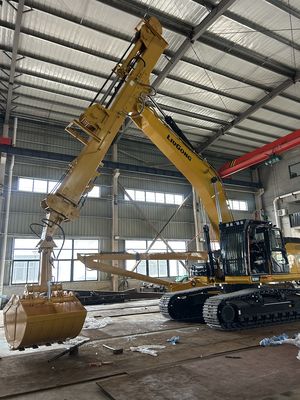

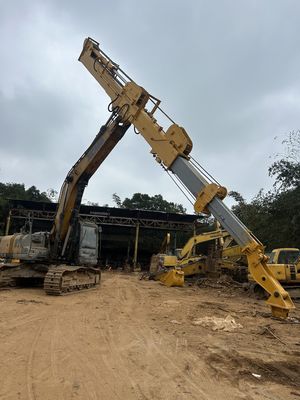

Graafmachine Telescopische Arm: Capaciteiten & Toepassingen

• Vergroot het operationele bereik binnen krappe ruimtes waar standaard giekbewegingen beperkt zijn.

• Past de werkradius en graafdiepte aan dynamisch aan in complexe of smalle omgevingen.

• Belangrijkste Voordeel: Maakt diep graven en taken op grote hoogte mogelijk zonder de machine te verplaatsen, waardoor verstoring van de locatie wordt geminimaliseerd.

ZHONGHE Telescopische Arm Kwaliteitsborging

• Geoptimaliseerde Materialen:

  • Hoofd Giekstructuur: Hoogsterkte LG700 staal voor minder gewicht en belasting van de machine.

  • Emmer Scharnierpunten: Q355B staal.

• Servicevriendelijk Ontwerp: Externe toegang tot de armbuis maakt slangen vervanging mogelijk zonder volledige demontage van de giek.

Productie & Kwaliteitsfocus

Lichtgewicht Duurzaamheid: Hoogsterkte stalen platen minimaliseren het gewicht en de belasting van de graafmachine.

Stabiele Cilinderwerking: Ontwerp met dubbele schuif vermindert trillingen, ondersteunt de cilinder en verlaagt het aantal storingen.

Precisie Bewerking: Na het lassen zorgt dubbelzijdige boring voor hoge concentriciteit, wat de operationele soepelheid en levensduur verbetert.

​

• Essentieel voor: Diepe uitgravingen (funderingen, sleuven), stedelijke bouw (wegen, nutsvoorzieningen), tunnels, maritieme werken, brug/duiker projecten.​​

Precisie Productieproces: Sterkte Gebouwd op Kwaliteit

ZHONGHE's productiekracht is de basis van onze product excellentie. We implementeren een strikt gecontroleerd, lean productieproces:

1. Precisie Ontwerp & Materiaalselectie:

Professioneel structureel ontwerp en spanningsanalyse op basis van applicatie-eisen.

Strikte inkoop van top-tier wereldwijd staal (bijv. Hardox slijtplaat, BS700/Q690D/Q355B constructiestaal).

2. Hoge Precisie Snijden & Vormen:

CNC plasma/vlam snijden zorgt voor dimensionale nauwkeurigheid met minimale thermische vervorming.

Grote structurele componenten worden precisie-gevormd met behulp van zware persremmen en plaatwalsen.

3. Geavanceerde Lastechnologie:

Bediend door internationaal gecertificeerde senior lassers.

Uitgebreid gebruik van hoogsterkte processen zoals GMAW (Gas Metal Arc Welding).

Kritieke verbindingen zijn voorzien van dubbel afgeschuinde groefvoorbereiding (45°) met gasbeschermd lassen.

Belangrijke structurele gebieden gebruiken dubbele-pas lassen.

4. Precisie Bewerking & Montage:

Grote dubbelzijdige vloerboormachines zorgen voor hoge concentriciteit (±1mm tolerantie) voor draaigieken, wat de levensduur verlengt.

5. Drievoudig QC Protocol: Nultolerantie voor Defecten:

Ontwerp Review: Rigoureuze goedkeuring van tekeningen en technische plannen.

In-Proces Verificatie: 100% inspectie na elke productiefase, waarbij de resultaten van het vorige proces worden gecontroleerd. Problemen worden gestopt voordat ze verder gaan.

Eindinspectie: Onze onafhankelijke QC Afdeling voert uitgebreide controles uit, waaronder:

Laskwaliteit.

Kritieke dimensionale nauwkeurigheid (CMM - Coördinaat Meetmachine, ±1mm tolerantie controle).

Hydraulisch systeem druk- en afdichtingsintegriteitstests.

Functionele tests (bewegingsbereik, eindschakelaar bescherming).

Alleen producten die alle drie de verplichte kwaliteitsgates doorstaan, krijgen verzendautorisatie.

​

Bedrijfsprofiel

FAQ

V1. Bestelproces
A1: Volg onze gestroomlijnde 3-stappen workflow:

1. Consultatie: Geef het graafmachine model, werkomstandigheden, speciale vereisten en deadline op.

2. Voorstel: Ontvang een op maat gemaakte technische oplossing binnen 24 uur.

3. Offerte: Ontvang formele prijzen binnen 24 uur na bevestiging van het voorstel.

V2. Telescopische Gieklengte Definitie
A2: Gespecificeerde lengtes (bijv. "14m") verwijzen naar maximale graafdiepte - niet de fysieke gieklengte. De werkelijke gieklengte varieert per model om deze dieptecapaciteit te bereiken.

V3. Gieklengte Bepaling
A3: Lengte is ontworpen op basis van:

• Afmetingen van de host graafmachine

• Vereiste graafdiepte
