Verstelbare lengte DuurzaamTelescopische boomarmvoor SH200 HD1430 DX500 Etc.

Catalogus ZH boorarm van de graafmachine.pdf

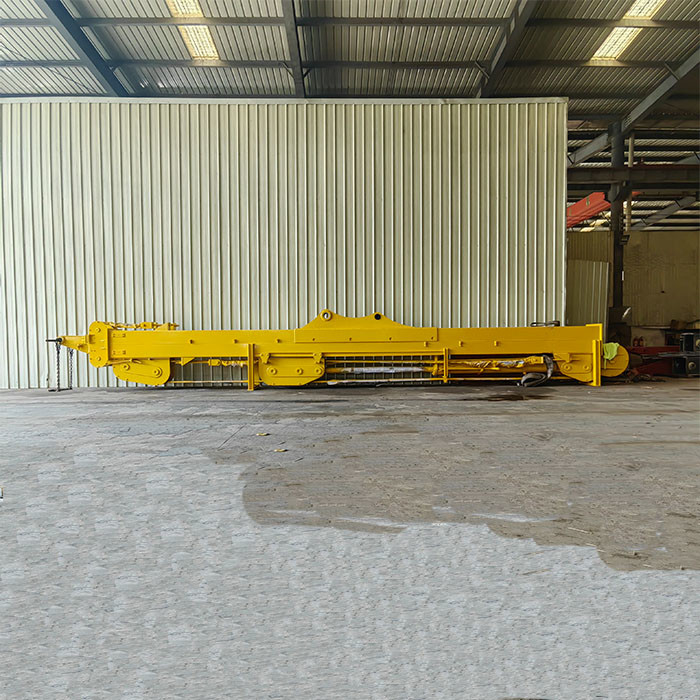

drie-afdelings telescopische arm

De telescopische arm bestaat hoofdzakelijk uit een vast lichaam, een schuiflichaam, een stalen draadtouw en een telescopische cilinder.een ideale werkradius en verticale graafruimte kunnen worden bereiktHet wordt gewoonlijk gebruikt in combinatie met een emmer en kan diepe graven uitvoeren, zoals het grijpen van grond, zand of steenkool.

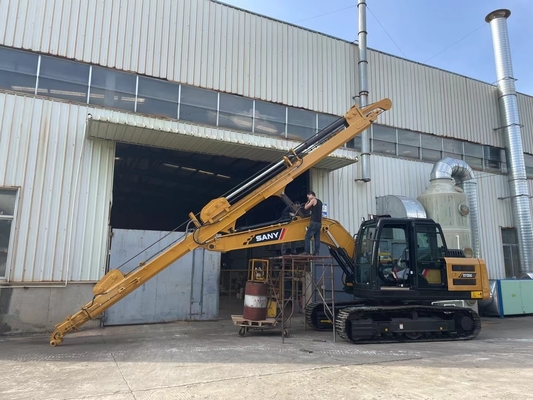

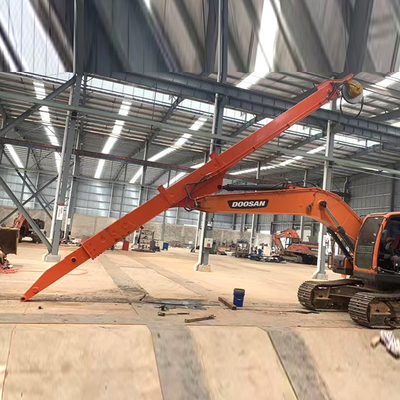

Telescopische boom wordt vaak gebruikt bij moeilijke taken.

1De buitenste slangpulle scheidt de slang van het hoofdtouw, voorkomt de wrijving tussen het hoofdtouw en de slang, vermindert storingen en maakt het onderhoud gemakkelijker

2Gecentraliseerde smeermethode

3Neem het hoofdtouw van 30 mm aan.

4Het verbeterde ontwerp van het hulptouw zorgt ervoor dat de pijpleiding gladder is tijdens het rekken.

5Neem een 26 mm hulp touw aan.

6Kan de emmer en de grijper matchen.

7.Olie vulgatie gat aan de tweede arm voorkant ((tot de bovenste schuifbalk)

8.Positie van het olievulgat aan beide zijden van de derde voorkant van de arm ((naar de bovenste schuifbalk)

CE-certificering en octrooicertificaten voor gebruiksmodellen

1. 14000m2 Werkplaats

We hebben meer dan 14000m2 staal structuur standaard werkplaats met een groot aantal van de hoge precisie verwerking apparatuur.

2Hoogtechnologisch R & D-team

We gebruiken een precisie-tekeningsoftware om het maximale werkbereik te bereiken onder het uitgangspunt van veilige werking.

3. Ervaren werknemers

Er zijn meer dan 60 geschoolde medewerkers, 30 laswerkers met meer dan 5 jaar laservaring.

4. Aanpassing

(1) Gelijk aan alle merkgravers.
(2)Kleur, lengte, materiaal kan volgens u.
(3) Extra pijpleiding kan worden toegevoegd om aan een extra toepassing te voldoen.

5- Snel verloop.

(1) Onze doorlooptijd is 7-15 dagen.
(2) Onze jaarlijkse productie van verschillende soorten graafmachineboomarm kan 600 stuks bereiken.

6. 100% Service

(1)Online ondersteuning binnen 24 uur.
(2) Video-technische ondersteuning. (Onze ingenieurs hebben zich al meer dan 10 jaar op graafmachines geconcentreerd)

Q1. Wat is de lengte van de telescopische boom?
A1. De lengte van de tweefasige telescopische boom verwijst naar de graafdiepte. Bijvoorbeeld, de 14m telescopische boom verwijst naar de maximale graafdiepte van 14m, niet de boomlengte van 14m.

Q2. Hoe kan de lengte van de telescopische boom die kan worden gemaakt voor verschillende modellen te beoordelen?
A2. Omdat de lengte van de telescopische boom rechtstreeks verband houdt met de lengte van de boom, moeten wij ervoor zorgen dat de telescopische boom de brug niet raakt wanneer deze op de grond wordt geplaatst.

Q3. Moet ik de originele machine aanpassen bij de installatie van de telescopische boom?
A3. De originele machine heeft drie sets buizen nodig. We moeten de originele eenrichtings voetschakelaar vervangen door een tweerichtings voetschakelaar om de telescopische functie te bereiken.De andere operaties zijn hetzelfde.Het belangrijkste is evenwicht en veiligheid. Probeer de 90 graden werking tussen de cabine en de baan schoen te vermijden.

Q4. Opmerking en onderhoud van de telescopische arm
A4. Ten eerste, de telescopische arm laat geen neiging toe om te graven. Ten tweede, het kan geen harde dingen graven, maar alleen zachte grond. Ten derde, het is niet toegestaan om te trekken of te tillen als de kleinste arm niet volledig is ingetrokken.,Het einde kan niet meer dan 1 ton opheffen, waardoor de telescopische arm makkelijk kan worden gebogen.en het boomvat wordt ten minste eenmaal per week gepoetst om het boomvat vol boter te houden.
