Productdetails:
|
| hoofdmateriaal: | Q355B staal | Kleur: | Rood, blauw, geel, als uw verzoek |
|---|---|---|---|
| Lange: | 4m12m | Gewicht: | 200-3000 |
| De capaciteit van de emmer: | 0.1 cbm-1.2 cbm | Kenmerkend: | Duurzaam |
| Hoog licht: | Multifunctionele graafmachine schuifarm,Duurzame schuifgraafarm,Schuifgraafarm voor Komatsu |
||
Catalogus ZH graafmachine boomarm.pdf
Hoe het werkt

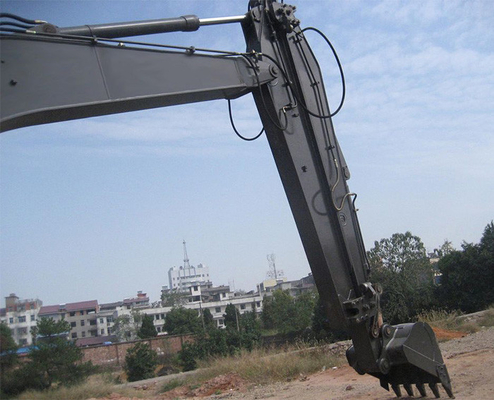

De schuifarm van de graafmachine wordt verlengd en teruggetrokken door het heen en weer draaien van de oliecilinder, om een grotere graafradius en graafdiepte te krijgen.
De buitenste telescopische arm bestaat uit twee delen: de bovenste schuifarm en de onderste vaste arm.
De bovenste schuifarm wordt boven de onderste vaste arm geplaatst en het beweegbare lichaam wordt aan beide zijden op en neer gevormd door rollen en rails.
Door de uitbreiding en samentrekking van de telescopische cilinder wordt het bovenste glijvende lichaam naar voren en achteruit geduwd om vrij uit te breiden en samen te trekken.
Structuur

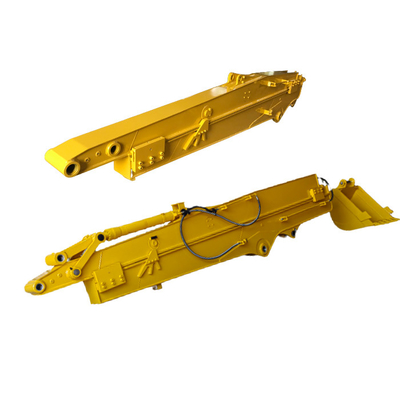

Een telescopische cilinder is in de bovenste schuifarm gemonteerd, het cilinderlichaam is bevestigd aan de onderste vaste arm en de zuigerstaaf van de cilinder is bevestigd aan de bovenste schuifarm.
De belangrijkste onderdelen zijn: vast lichaam, bewegende lichaam, schuiver, telescopische cilinder, enz.
Kenmerkend
Onze schuifarm is duurzaam en kan zwaar werk doen en harde grond graven. De schuifarm heeft een eenvoudige structuur, een laag falen, eenvoudig onderhoud en een langere levensduur.indien de schuifarm onder normaal onderhoud staat, de schuifbalk hoeft slechts één keer per jaar te worden vervangen, en andere kwesties hoeven niet in overweging te worden genomen.
| Tonne graafmachine | (A) Maximale werklengte van de arm | (B) Maximale graafhoogte | (C) Maximale graafradius ((mm)) | Bucket Volume (cbm) | Tegengewicht ((ton) |
| 12-15T | 5700 | 8000 | 10400 | 0.2-0.3 | |
| 20-25T | 9150 | 10100 | 13000 | 0.4-0.7 | |
| 20-25T | 11000 | 12300 | 15200 | 0.4-0.7 | 1-2T |
| 30-35T | 11000 | 12000 | 15800 | 0.6-0.9 | |
| 40-45T | 12100 | 16000 | 19200 | 0.8-1.3 |
(gemakkelijk te onderhouden)
ZHONGHE sliding arm nemen anti slijtage nylinslijpplaten in plaats van traditionele katrolen, die snel en gemakkelijk kunnen worden vervangen.
(Robuuste schuifstructuur)
1. De onderkant van de bovenste schuifarm en de bovenkant van de onderkant van de bevestigingsarm zijn allebei 20 mm.
2De dekkingsplaten worden uit een heel stuk gesneden, maar niet gespleten, zodat ze steviger zijn en niet gemakkelijk vervormen.
(Vermijd olielekken)
Het dubbele oliezegelontwerp voor de ingebouwde telescopische cilinder voorkomt dat hydraulische olie lekt, verlengt de levensduur van de schuifcilinder
(Lange levensduur)
1Het ontwerp van de zwevende cilinder met een dubbele grens voorkomt het schudden en overtrekken van de cilinder.
2.Staal glijbanen zijn gelast tussen de skateboards om slijtage te weerstaan.
Goede dienstverlening:
1Online ondersteuning binnen 24 uur.
2- Video-technische ondersteuning.
(Onze ingenieurs hebben zich geconcentreerd op graafmachine boom en bevestiging meer dan 10 jaar)
3De lange graafmachine moet twee tot drie stukken zijn, zodat deze in een container kan worden geplaatst om de scheepvaartkosten te besparen.
Garantie
6 maanden voor de schuifboom, 3 maanden voor de emmer
