Twee sectie 40-47T graafmachine stokverlenging lange reikwijdte

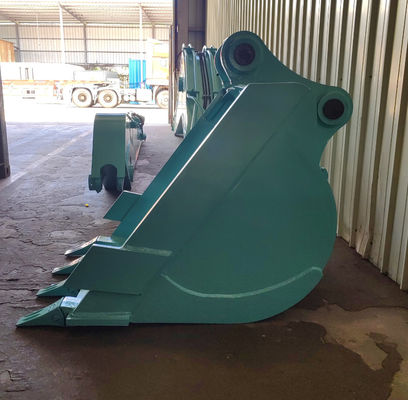

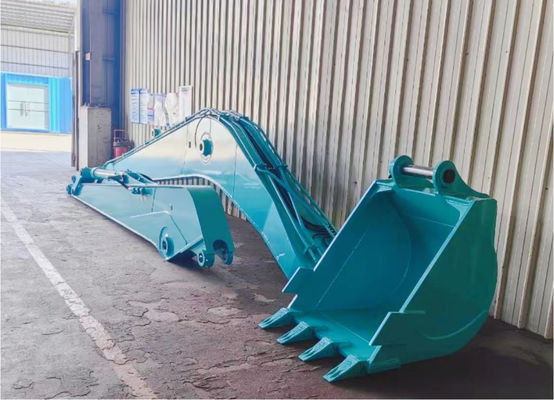

18 meter met emmer graafmachine dipperarm
Voor meer producten:

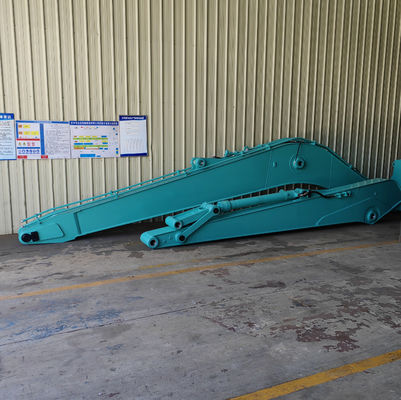

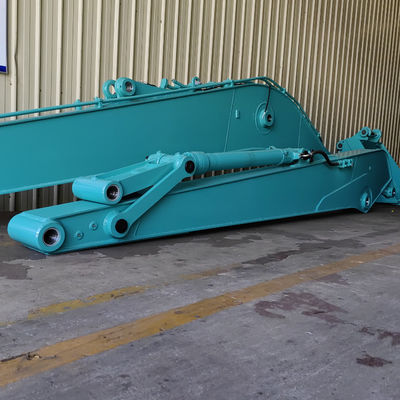

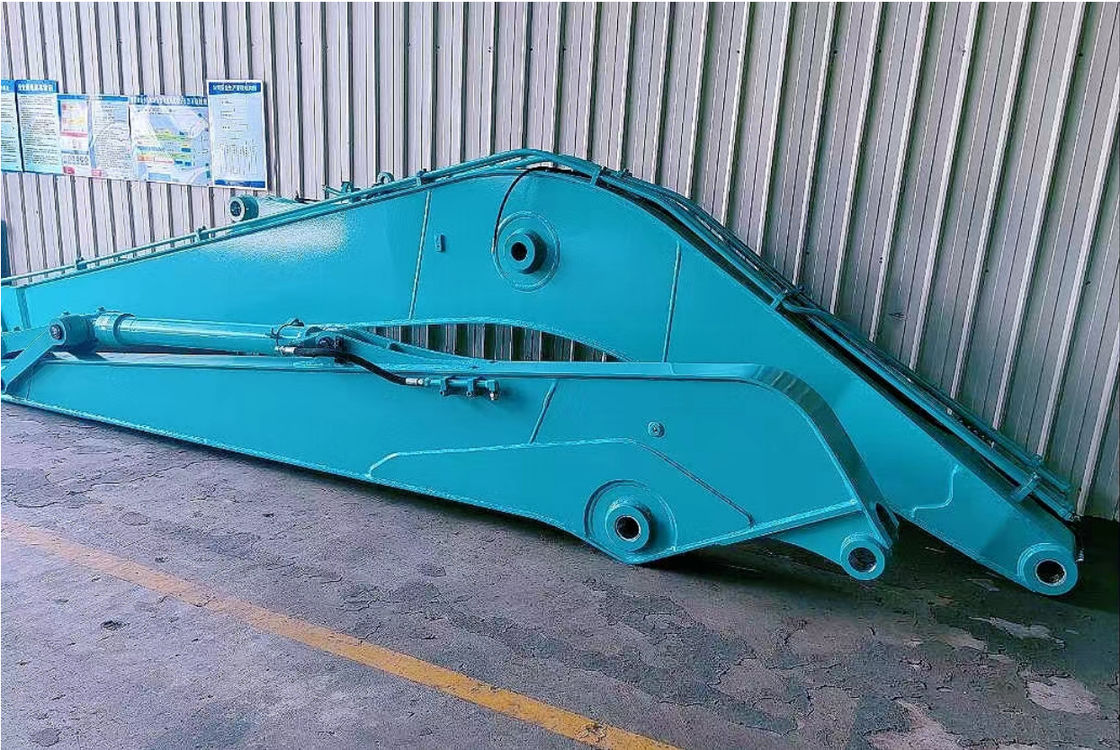

Productpresentatie van graafmachine giek
Verbeterd graafmachine giekontwerp voor zware toepassingen
De giek van de graafmachine is geconstrueerd van hoogsterkte Q355B staal, wat zorgt voor optimale duurzaamheid en structurele stijfheid. Voor de verlengarmhuls wordt 45# staal gebruikt als basismateriaal, versterkt met een 40Cr busvoering om de slijtvastheid te verbeteren.
Om de afschuifspanning veroorzaakt door de frequente rotatie van de as en de huls te minimaliseren, wordt smering (botervet) toegepast, waardoor de levensduur van de huls aanzienlijk wordt verlengd.
Een belangrijk kenmerk van dit ontwerp is de verlengarm gepositioneerd tussen de carrosseriesteun en de werkarm. Dit onderdeel wordt hydraulisch aangedreven door speciale oliecilinders, die samenwerken met de emmercilinder om de operationele efficiëntie te maximaliseren.
Het systeem is uitgerust met dubbele bedieningsinterfaces (binnen en buiten de cockpit), waarbij elke hydraulische cilinder set onafhankelijk werkt voor precieze manoeuvreerbaarheid.
Ideale toepassingen:
Deze innovatie vertegenwoordigt een belangrijke vooruitgang in mijnbouwmachines, die superieure prestaties en langdurige betrouwbaarheid levert in veeleisende omgevingen.
| Materiaalgebruik |
Q345B, Q550D, Kan ook worden aangepast aan de eisen van de klant |
| Productgarantieperiode |
6 maanden, 9 maanden, 1 jaar |
| Productgrootte |
De meeste lengtes kunnen 34M zijn, Afhankelijk van de eisen van de klant, Elk graafmachinemodel |
Voordelen van Zhonghe graafmachine lange arm
1. Minder onderhoud
Gebruik van hoogwaardige materialen, zoals Q355B als standaard, Q690D optioneel, Niningbo connectoren, naadloze precisie pijpleidingen, grafietlegering koperen huls en sterke maar lichte emmercilinder.
2. Sterk en stevig
Ingebouwde verstevigingsribben. Professionele lasvaardigheden voor de verschillende draagposities. Groefvoorbereiding (45° randbewerking) voor het lassen.
3. Tolerantie binnen 5-10um
Gattolerantie is binnen 5-10um, zorg voor nauwkeurigheid.
4. Bereik dieper en hoger
Het maximale werkbereik en de maximale graafhoogte zijn groter, aangezien de hoek van de giek en arm 163 graden kan bereiken.
5. Hoge werkefficiëntie en brandstofbesparing
Lichter met behoud van de kwaliteit, zorgt niet alleen voor werkefficiëntie, maar bespaart ook brandstof.
6. Filelas testen
We kunnen de kwaliteit van een filelasverbinding bepalen door NDT en mechanische tests uit te voeren. Macro-onderzoeken en filebreuktests geven een goed beeld van het profiel, de fusie en de penetratie, en onthullen of er onvolkomenheden zijn, zoals porositeit of insluitsels, in de las. Deze tests worden gebruikt om het vermogen van de lasser om een filelas te lassen te testen.
Wat Zhonghe kan doen
Aanpassingsopties
-
Universele compatibiliteit: Past op alle grote graafmachinemerken.
-
Maatwerkoplossingen: Pas de kleur, lengte en het materiaal aan uw specificaties aan.
-
Verbeterde functionaliteit: Extra hydraulische pijpleidingen beschikbaar voor gespecialiseerde toepassingen.
-
Complete pakketten: Optionele levering van giekcilinders en stickcilinders op aanvraag.
-
Productiecapaciteit
Klantgerichte service
-
24/7 online ondersteuning: Snelle assistentie binnen 24 uur.
-
Deskundige technische begeleiding: Videoconsultaties met onze 10+ jaar ervaren ingenieurs.
-
Kostenefficiënte verzending: Meerdelig ontwerp voor lange gieken om de containerruimte te optimaliseren en vrachtkosten te verlagen.
-
Garantiedekking
Alle onderdelen die u nodig heeft, zijn inbegrepen.
Lange reikwijdte kits zijn volledig compatibel met ZHONGHE graafmachine standaard emmers en cilinders.
|
Graafmachine lange giek
|
Graafmachine lange arm
|

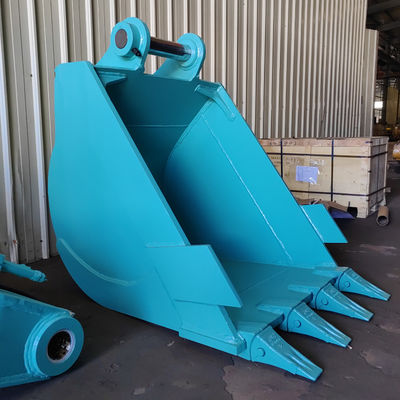

Standaard emmer
|
|
Koppelingskit
|
Emmercilinder
|
Boterslang
|
|
Pin
|
Smeersysteem
|
Afdichtingen
|
Specificatie van graafmachine giekarm
Gewicht
|
Model
|
Onderdeellengte
|
Totale lengte (m)
|
Gewicht (kg)
|
Maximale verwijderingshoogte (m)
|
| Totale lengte (mm) |
25T |
8.5 |
16 |
2800 |
16M |
| Giek (A) (mm) |
2.3 |
900 |
| Arm (b) (mm) |
5.2 |
1700 |
| Maximale graafstraal (C) (mm) |
30T |
9.5 |
18 |
3000 |
18M |
| Maximale graafdiepte (C) (mm) |
2.3 |
1000 |
| Maximale loshoogte (E) (mm) |
5.2 |
1950 |
| Maximale graafhoogte (F) (mm) |
35T |
10.5 |
20 |
3500 |
20M |
| Emmer volume (m³) |
2.3 |
1100 |
Bedrijfssterkte
Kaiping Zhonghe Machinery Manufacturing Co., Ltd. is een toonaangevende geïntegreerde fabrikant en leverancier die gespecialiseerd is in op maat gemaakte graafmachine giekarmen en aanbouwdelen. Met een moderne 14.000 m² gestandaardiseerde staalconstructiewerkplaats en geavanceerde precisiebewerkingsapparatuur, combineren we geavanceerde technologie met een zeer bekwaam personeel om superieure producten te leveren.
Ons team bestaat uit:
-
60+ ervaren technische experts
-
30+ gecertificeerde lassers met 7+ jaar ervaring
-
15+ senior ontwerpers
-
-
Een toegewijd R&D-team dat innovatie stimuleert
Met een jaarlijkse productiecapaciteit van 600+ graafmachine giekarmen, bieden we hoogwaardige, concurrerend geprijsde oplossingen die worden vertrouwd in 40+ landen wereldwijd.
Geleid door onze kernwaarden—"Uitstekende kwaliteit, integriteit in management en toewijding aan klanttevredenheid"—verwelkomen we wereldwijde partners om samen te werken en met ons te groeien.
FAQ van graafmachine lange arm
V1: Waarom geen giek- en stickcilinders in het plan?
A1: Ten eerste, de hele lange arm wordt verlengd, maar de giek wordt alleen verlengd van de middelhuls naar het einde, dus de originele giek- en stickcilinder kan worden gebruikt. Ten tweede, het gebruik van de originele onderdelen kan u kosten besparen.
V2: Hoe lang kan de giekarm van een minigraafmachine worden geconfigureerd met? Is het nodig om het contragewicht te vergroten?
A2. Over het algemeen suggereert de 30-40 graafmachine langste arm om 8 meter te zijn, en kan een emmer van 0,1 cbm configureren, zonder dat er een extra contragewicht nodig is. De langste arm van een 55 graafmachine suggereert 12 meter te zijn, die een emmer van 0,1-0,15 cbm kan configureren, waarvoor 0,5 ton extra contragewicht nodig is. De langste arm van een 60-80 graafmachine suggereert 12 meter te zijn, kan een emmer van 0,15-0,25 cbm configureren, heeft 0,5-0,7 ton extra contragewicht nodig.
Het wordt niet aanbevolen om de giekarm te verlengen tot de langste lengte, omdat een minigraafmachine gemakkelijk kan sloshen.
V3: Hoe lang duurt het om een graafmachine lange reikwijdte giek te installeren?
Het hangt af van de installateur en de machinegrootte.
Meestal is het loskoppelen van de originele giekarm, stickcilinder en vervolgens de nieuwe vastzetten in orde.
Vriendelijk herinneren, gebruik om verschillende containers voor te bereiden om de olie te vullen voordat u deze demonteert.
