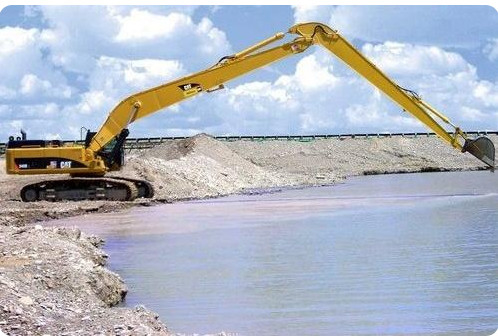

Twee sectie 40-47T Excavator Stick Extension Long Reach
18 meter met emmergraver Dipper Arm
Voor meer producten:

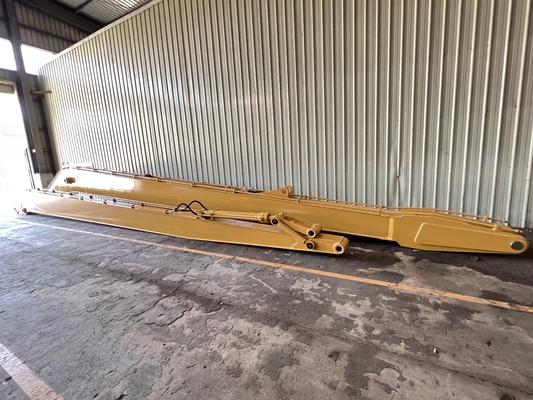

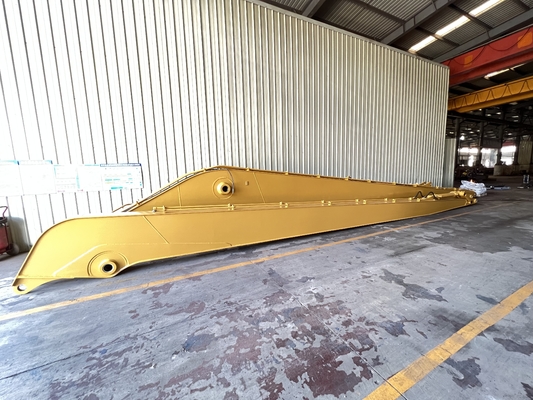

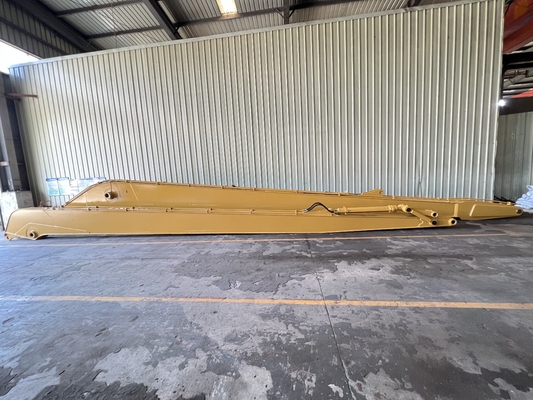

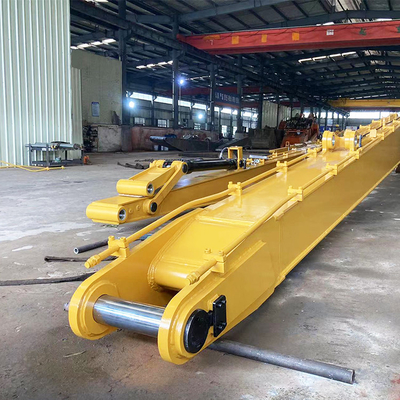

Productpresentatie van de graafmachine Boom
Verbeterd bouwontwerp van graafmachines voor zware toepassingen
De boom van de graafmachine is gemaakt vanhoogsterk Q355B-staal, waardoor de duurzaamheid en de structurele stijfheid optimaal zijn.45# staalwordt gebruikt als basismateriaal, versterkt met een40Cr buizenvoerom de slijtvastheid te verhogen.
Om de scheerspanning te minimaliseren die wordt veroorzaakt door de frequente rotatie van de as en de mouw,het gebruik van smeermiddelen (bottervet), waardoor de levensduur van de mouw aanzienlijk wordt verlengd.

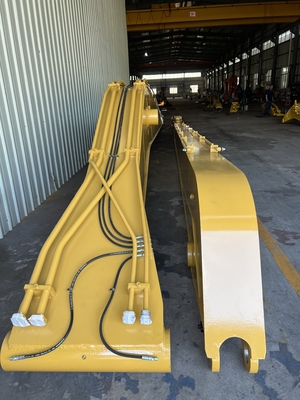

Een belangrijk kenmerk van dit ontwerp is deverlengarmDeze component wordt hydraulisch aangedreven door:speciale olieflessen, die samenwerken met de emmercilinder om de operationele efficiëntie te maximaliseren.
Het systeem is uitgerust mettwee bedieningsinterfaces(binnen en buiten de cockpit), waarbij elke hydraulische cilinder zelfstandig werkt voor een nauwkeurige manoeuvrabiliteit.
Ideale toepassingen:
Deze innovatie is eengrote vooruitgang in mijnbouwmachines, met een superieure prestatie en langdurige betrouwbaarheid in veeleisende omgevingen.
| Materiaalgebruik |
Q345B, Q550D, kan ook aan te passen aan de eisen van de klant |
| Garantieperiode van het product |
6 maanden, 9 maanden, 1 jaar |
| Grootte van het product |
De meeste lengtes kunnen 34M zijn, volgens de eisen van de klant, elk graafmachine model |
Voordelen van de Zhonghe-graafmachine
1. Minder onderhoud
Met behulp van hoogwaardige materialen, zoals Q355B als standaard, Q690D optioneel, Niningbo-connectoren, naadloze precisiepijpleidingen, koperen mouw van grafietlegering en een sterke maar lichte emmercilinder.
2Sterk en stevig.
Ingebouwde versterkende ribben. Professionele lasvaardigheden voor de verschillende lagersposities.
3. Tolerantie binnen 5-10um
De tolerantie voor het boren van gaten is binnen 5-10um, zorg voor nauwkeurigheid.
4Reik dieper en hoger.
Het maximale werkbereik en de maximale graafhoogte zijn groter omdat de hoek van de boom en de arm 163 graden kan bereiken.
5Hoog werkdoeltreffendheid en brandstofbesparing
Een lichter voertuig, met inachtneming van de kwaliteit, zorgt niet alleen voor een efficiënte werkzaamheden, maar bespaart ook brandstof.
6. Filletweldtesten
We kunnen de kwaliteit van een filetslijp bepalen door NDT en mechanische tests uit te voeren.en te onthullen of er onvolmaaktheden zijnDeze tests worden gebruikt om het vermogen van de lasser om een filetsweis te lassen te testen.
Wat Zhonghe kan doen
Aanpassing:
1. van toepassing op alle merkgravers.
2Kleur, lengte en materiaal zijn aan jouw keuze.
3Extra pijpleidingen kunnen worden toegevoegd om aan extra toepassingen te voldoen.
4De boomcilinder en de stokcilinder kunnen ook worden geleverd als de klant dat wil.
Sterke productiecapaciteit:

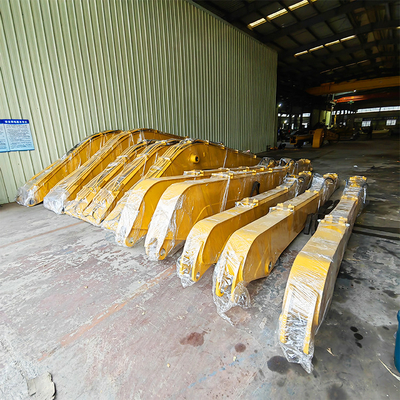

We kunnen 50 sets booms per maand produceren.
Onze jaarlijkse productie van verschillende soorten graafmachines kan 600 sets bereiken.
Goede dienstverlening:
1Online ondersteuning binnen 24 uur.
2- Video-technische ondersteuning.
(Onze ingenieurs hebben zich al meer dan 10 jaar op graafmachines geconcentreerd)
3De lange graafmachine moet twee tot drie stukken zijn, zodat deze in een container kan worden geplaatst om de verzendkosten te besparen.
Garantie:
1 jaar voor de lange afstandsboom, 180 dagen voor de cilinder en de verbinding en 90 dagen voor de emmer.
Alle onderdelen die je nodig had zijn inbegrepen.
De Long Reach Kits zijn volledig compatibel met Zhonghe Excavator Standard Buckets en Cylinder.
|
Boom van de graafmachine
|
Langarm van de graafmachine
|
Standaard emmer
|
|
Linking kit
|
Bucket-cilinder
|
Botterlang
|
|
Pinnetje
|
Glijsysteem
|
Gezegels
|
Specificatie van de boomarm van de graafmachine
Gewicht
|
Model
|
Deellengte
|
Totale lengte ((m)
|
Gewicht ((kg)
|
Maximale afhaalhoogte ((m)
|
| Totale lengte ((mm) |
25T |
8.5 |
16 |
2800 |
16M |
| Boom (A) (mm) |
2.3 |
900 |
| Arm (b) (mm) |
5.2 |
1700 |
| Maximale radius van de graver ((C)) ((mm)) |
30T |
9.5 |
18 |
3000 |
18M |
| Maximale graafdiepte ((C) ((mm)) |
2.3 |
1000 |
| Maximale loshoogte ((E) ((mm)) |
5.2 |
1950 |
| Maximale hoogte van de graver ((F)) ((mm)) |
35T |
10.5 |
20 |
3500 |
20M |
| Volume emmer ((m3) |
2.3 |
1100 |
Sterkte van het bedrijf
Kaiping Zhonghe Machinery Manufacturing Co., Ltd, is a manufacturing and trading combo that specializes in customizing different kinds of excavator boom arms and attachments We have more than 14000m' steel structure standardization workshop with a large number of high precision processing equipment as well as a strong and cohesive teamOp dit moment zijn er meer dan 60 ervaren technische medewerkers, 30 laswerkers met meer dan 7 jaar ervaring, 15 senior ontwerpers en een hightech R & D-team.
Onze jaarlijkse productie van verschillende soorten graafmachines kan 600 sets bereiken.
We houden ons aan "Merit Quality, Sincerity Management, and Customer Satisfaction" en verwelkomen oprecht klanten van thuis en in het buitenland om met ons te onderhandelen en samen te werken.
Vragen en antwoorden van de graafmachine met lange arm
V1: Waarom zijn er geen boom- en stickcilinders in het plan?
A1: Ten eerste verlengt de hele lange arm zich, maar de boem verlengt zich van de middelste mouw tot aan het eind, zodat de originele boem- en stokcilinder kan worden gebruikt.Het gebruik van de originele onderdelen kan u kosten besparen..
Q2: Hoe lang is de boomarm kan min graafmachine zijngeconfigureerdDe Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de verlaging van het tegenwicht te vergemakkelijken.
A2. Over het algemeen wordt de langste arm van de 30-40-graafmachine gesuggereerd op 8 meter en kan een emmer van 0,1 cbm worden geconfigureerd, zonder dat er een extra tegenwicht nodig is.De langste arm van de 55-graafmachine is 12 meter.60 tot 80 graafmachine langste arm suggereert 12 meter, kan configureren 0,15 tot 0,25 cbm emmer, nodig 0,5-0.7 ton extra tegengewicht.
Het is niet aan te raden om de boomarm te verlengen tot de lengte van t, omdat de mini-graafmachine gemakkelijk te sloten is.
V3: Hoe lang duurt het om een hoge graafmachine met een lange boom te krijgen?
Het hangt af van de installateur en de grootte van de machine.
Gewoonlijk ontkoppelen de originele boom arm, stick cilinder, dan pin de nieuwe is oké.
Gelieve eraan te herinneren, gebruik Om de olie te vullen, moeten vóór de ontmanteling verschillende containers worden voorbereid.
